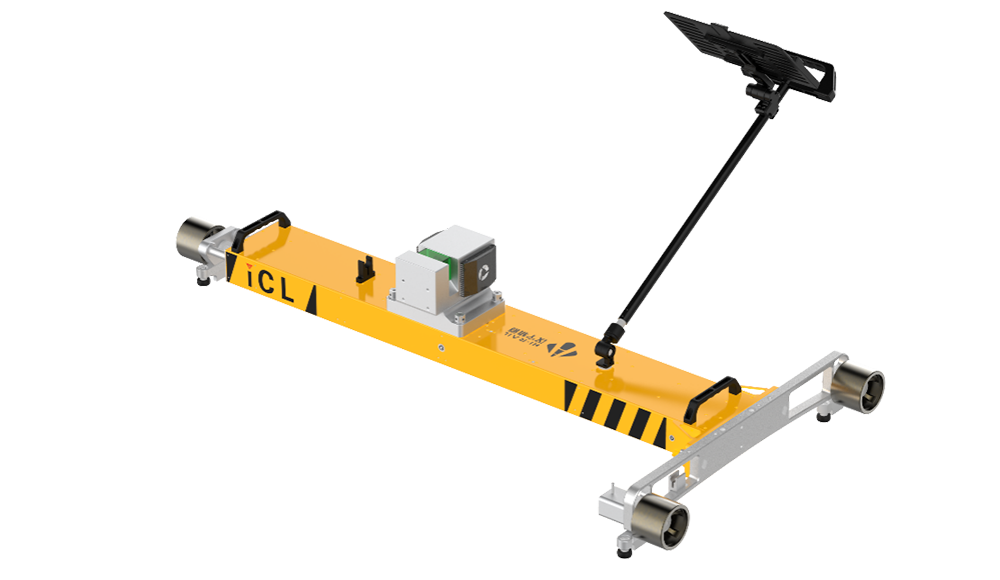

接触网参数检测仪(iCL)
接触网参数检测仪(iCL)
接触网参数检测仪(iCL)可用于自动检测接触网和接触线的几何参数,集成自主研发的高精度激光扫描仪,搭载可推行小车,在作业过程中实时检测接触线的导高值和拉出值、支柱侧面限界、定位器坡度、轨道超高、轨距、吊弦高差等参数,提前预判受电弓与接触网零部件状态。可设置阈值进行实时声光报警,检查结果及时保存,确保不丢失,其输出报表可作为接触网参数检修依据。该设备具备快速、动态检测等特点。

系统参数

序号

参数名称

测量范围mm

示值允许误差mm

示值重复性mm

1

接触线高度

5100~6500

±3.0

1.5

2

拉出值

-600~600

±5.0

2.0

3

吊弦高差

0~2500mm

±5.0

2.0

4

支柱侧面限界

2400~6500

±5.0

2.0

5

定位器坡度

5.7°~18.4°

±1°

±0.3°

6

里程

0~9999KM

精度 0.1%

7

工作速度

0-5km/h

8

工作时间

>4小时

9

防尘等级

IP65;(扫描仪)

10

工作环境

环境温度-30℃~+60℃,相对湿度≤85%
